Сердца четырех: выбираем витую пару


Алексей Кликушин,
эксперт компании «СТС»

Если вы хоть раз пользовались компьютером, то обязательно слышали провитую пару. А знаете ли вы, почему это всегда пара и зачем ее завивают? Предлагаю разобраться в этом вопросе основательно.

Витая пара – это едва ли не самый распространенный тип кабеля. Такая популярность связана с обширной сферой его применения: компьютерные и телефонные сети, сигнализация, домофоны, видеонаблюдение, то есть почти любые слаботочные системы. Соответственно, есть разные виды и категории витой пары. Как же правильно выбрать нужный вариант?

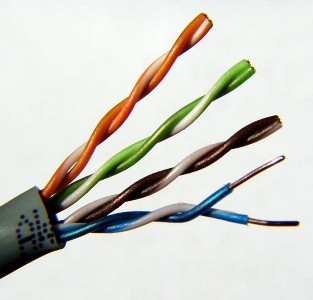

Начнем с того, что такой тип кабеля состоит чаще всего из 4-х пар проводов, перевитых попарно (отсюда и название). Это делается для улучшения приема/передачи и защиты сигнала. Хороший кабель сделан из меди и имеет сечение 0,52 мм. Но в последнее время рынок переполнен витой парой очень низкого качества: с меньшим сечением или даже сделанной из алюминия с омеднением (обозначается ССА). Единственное достоинство такого кабеля – низкая цена. Но она совершенно не оправдывает себя даже по истечении очень короткого срока эксплуатации. Кабель CCA ломкий и совершенно не пригоден для пайки.

Витая пара различается по категориям, которые зависят от толщины жил и пропускных способностей кабеля. Чем выше категория, тем более высокими свойствами проводимости обладает кабель. На сегодняшний день существует семь категорий витой пары. Но наиболее распространена CAT3 (сечение жилы 0,4 мм, калибр проводников 26 AWG). Такой кабель используется для телефонии и служит аналогом кабелю ТПП. На втором месте витая пара CAT5 (сечение жилы 0,52 мм, калибр проводников 24 AWG) - предназначена для прокладки компьютерных сетей.

Кроме того, существует несколько видов витой пары в зависимости от наличия у нее защиты:

  • Неэкранированная витая пара (UTP) - без общего экрана для пар проводов;
  • Фольгированная витая пара (FTP) - с экраном из алюминиевой фольги;
  • Экранированная витая пара (STP) - с защитным экраном для каждой пары проводов и общим экраном из медной сетки;
  • Фольгированная экранированная витая пара (S/FTP) - с общим экраном из фольги и отдельным экраном для каждой пары.

Советую всегда выбирать витую пару известного производителя - так вы будете уверены в результате.

У вас остались вопросы?
Свяжитесь со специалистами компании «СТС» и узнайте подробности по телефону 8 (4012) 53-69-05

Они всегда помогут разобраться в проблеме и дадут профессиональный совет.
